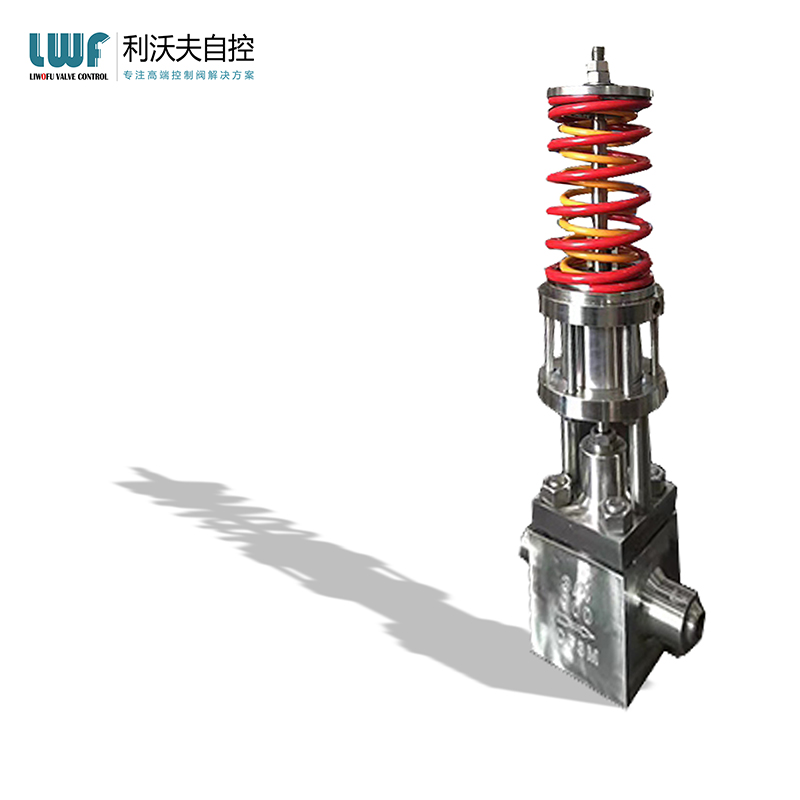

自力式調節閥有自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一，由于它無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。

自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講，介質壓力隨著介質流量的變化而變化。當介質流量發生變化時，為保證壓力恒定，則需要自力式調節閥來控制。

自力式壓力調節閥由三大組成元素構成，分別為：

1、限流元素：閥門等；

2、測量元素：壓力表，閥膜，活塞等；

3、荷載元素：彈簧，重物，人力等。

自力式壓力調節閥的分類

1、按閥后、閥前控制分為：自力式閥后（減壓）控制閥、自力式閥前（泄壓）控制閥。

2、按是否帶指揮器分為：

a、直接作用型自力式調節閥

直接作用式調壓閥就是通過介質本身直接控制閥門，達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。

閥后取壓，保持閥后的壓力在設定范圍內，達到閥后減壓的功效。

閥前取壓，保持閥前的壓力在設定范圍內，達到閥前泄壓的功效。

b、指揮器操作型自力式調節閥

指揮器操作型調節閥是通過兩個閥門之間的相互控制，來達到自動調壓的作用。

自力式壓力調節閥安裝注意事項

1、取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。

2、自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。

3、為便于現場維修及操作，調壓閥四周應留有適當空間。

4、當介質為潔凈氣體或液體時，閥前過濾器可不安裝。
