所屬分類： 氣動調節閥

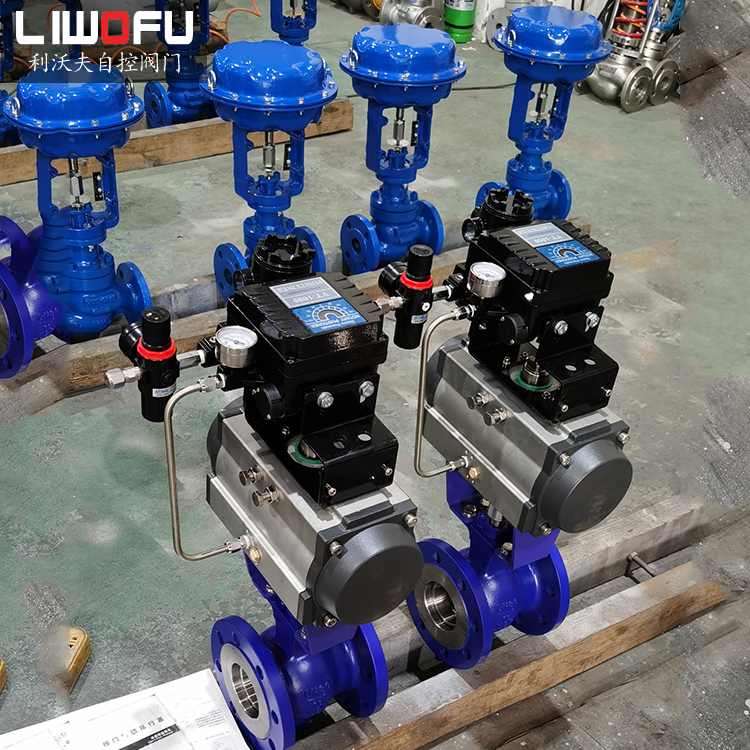

氣動V型調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；氣動V型調節閥主要特點是結構緊湊，體積小，可豎臥安裝等優點。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
產品詳情
氣動V型調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯zui適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
氣動V型調節閥主要特點是結構緊湊，體積小，可豎臥安裝等優點。具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供Jing確的控制。
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數（kv） | 25 | 50 | 65 | 80 | 135 | 215 | 308 | 525 | 960 | 1580 | 2525 | 3165 |
| 公稱壓力PN | Mpa | 1.6,2.5,4.0,6.4(6.3)/2.0,5.0,11.0 | ||||||||||
| Bar | 16,25,40,64(63)/20,50,110 | |||||||||||
| Lb | ANSI:Class150、Class300、Class600 | |||||||||||
| 流量特性 | 近似等百分比 | |||||||||||
| 閥芯轉角（度） | 0o±3o到90o±3o（可調） | |||||||||||
| 操作氣壓力（MPa） | 雙作用0.4~0.8單作用0.4~1.0 | |||||||||||
| 適用工作溫度（oC） | 軟密封：PTFE（-30~150）、增強PTFE（-40~200）、對位聚苯（-40~300）、硬密封-250~450 | |||||||||||
| 允許壓差（MPa） | 為介質工作壓力 | |||||||||||
| 允許泄漏量等級 | 軟密封VI級(或無泄漏)硬密封IV級 | |||||||||||
| 動作時間（S） | 0.5~7（詳見附表） | |||||||||||
| 執行機構輸出力矩（Nm） | 5.9~8000 | |||||||||||
| 執行機構操作壓力 | 0.4—0.7Mpa | |||||||||||
