您當前的位置:首頁 / 產品展示 / 自力式壓力調節閥 / ZZYP自力式蒸汽調節閥
所屬分類： 自力式壓力調節閥
自力式蒸汽調節閥的安裝注意：必須在壓力調節閥的適當位置取一個壓力點。閥前壓力應大于管徑的兩倍，閥后壓力應大于閥內管徑的6倍。計算：自動閥可以小于管徑，但截止閥、截止閥、旁通閥、過濾器不能小于管徑。
產品詳情

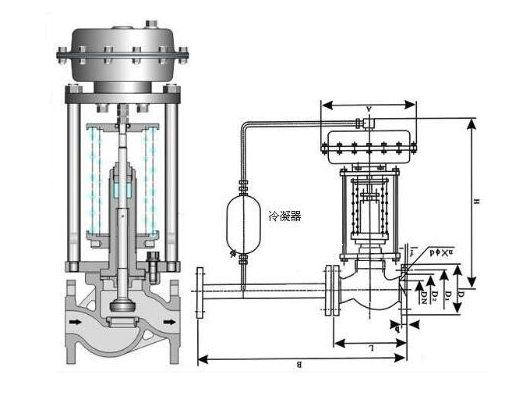

| 公稱通徑 0N | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸 B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端面距 L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓 力 調 節 范 圍 kPa | 15 一 140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 280 — 500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120 — 300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480 — 1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600 一 1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000 — 2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 重量 kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接頭螺紋 | M16X1.5 | ||||||||||||||
1、必須在壓力調節閥的適當位置取一個壓力點。閥前壓力應大于管徑的兩倍，閥后壓力應大于閥內管徑的6倍。
2、計算，自動閥可以小于管徑，但截止閥、截止閥、旁通閥、過濾器不能小于管徑。
1、當用于氣體或低粘度液體介質時，ZZY型自走式壓力控制閥通常直立安裝在水平管道上，只有翻轉時才會翻轉。不允許位置空格。或?qū)蔷€。
2、調壓閥周圍應留有適當?shù)目臻g，便于現場維護和操作。
3、如果介質是干凈的氣體或液體，則閥門前的過濾器可能沒有安裝。
4、壓力控制閥口徑過大（DN≥100）時，需要安裝固定支架。如果您發現介質非常干凈，則可能未安裝Part3、
5、如果位置確實不準，可以省略旁通閥（手動）（不推薦）。
6、閥組后，用戶可根據需要選擇止回閥、安全閥等。
7、當閥門使用蒸汽或高粘度液體介質時，ZZYP自力式蒸汽調節閥通常倒裝在水平管道上，冷凝器（蒸汽自動）應更高，接管閥門的前部和后部。冷凝器在使用前應注滿冷水，約3個月后注水一次。
