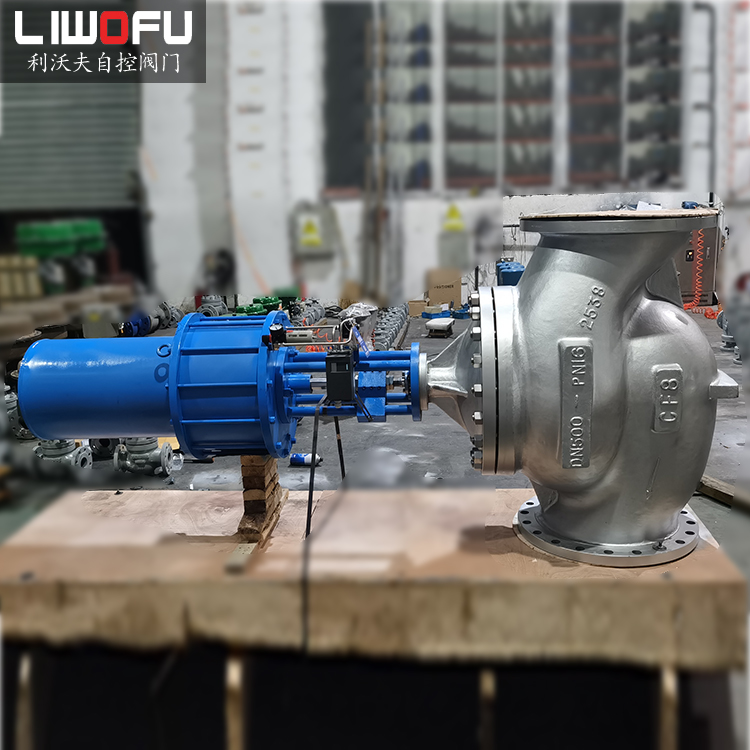

氣動活塞調節閥

氣動活塞調節閥由ZSA（B）彈簧活塞執行器和小型單座（套筒）閥體組成，重量輕，結構緊湊。推力大，但靈敏度稍差。氣動活塞調節閥具有電動氣動閥門定位或氣動閥門定位，可對工藝管道中的流體介質提供自動調節和控制。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動活塞調節閥閥芯采用均衡結構，許用壓差大，抗振性好，噪音低，穩定性好，裝拆方便，多種彈簧范圍選擇，可以獲得所需的許用壓差。氣動活塞調節閥用于需要低噪音、大工作壓差或有限安裝位置和快速響應速度的工業銷售過程自動化系統。

氣動活塞式調節閥技術參數

公稱通徑		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	單座	11	17	27.5	44	69	110	176	275	440	630	1000	1600
額定流量系數KV	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差MPa	單座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差MPa	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
額定行程		16		25		40			60			100
執行器型號		ZSA/B-2P		ZSA/B-3P		ZSA/B-4P			ZSA/B-5P			ZSA/B-6P
閥蓋形式		標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座柱塞型、套筒平衡式閥芯
流量特性		線性、等百分比

氣動活塞式調節閥執行機構

執行器型式	ZSA/B、ZSN型氣動活塞式執行機構
執行器型號	ZSA/B-2P	ZSA/B-3P	ZSA/B-4P	ZSA/B-5P	ZSA/B-6P
氣缸直徑	125	160	200	250	320
行程	10、16	16、25	25、40	50、60	60、100
彈簧范圍	氣關式：40～200，氣關式80～240，100～200，200～350，350～500
供氣壓力	ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動活塞式調節閥性能指標

項目	指標值	項目			帶定位器
基本誤差%	1.0	始終點偏差值%	氣開	始點	1.0
				終點
回差%	1.0		氣關	始點	1.0
死區%	0.4			終點
額定行程偏差%	2.5	允許泄漏量L/h			閥額定容量
