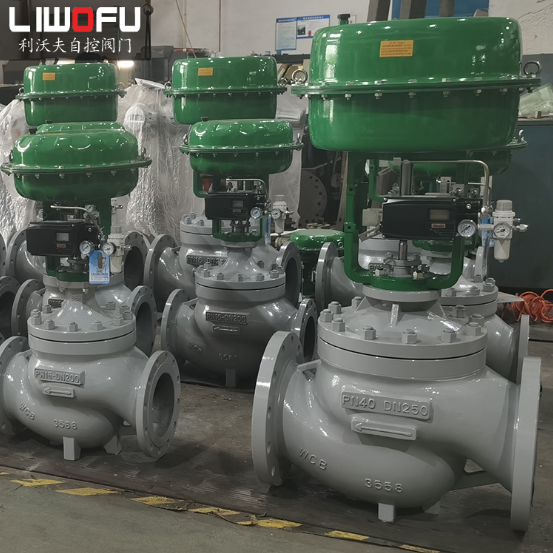

氣動套筒調節閥由多彈簧氣動隔膜執行器和頂部導向直通式低流阻單座閥組成。結構緊湊，重量輕，動作靈敏，S流線型流體通道，壓降損失小，閥門電容大，流量特性準確，電動氣動閥門定位或氣動閥門定位實現過程中的流體介質管道，氣動調節閥被廣泛使用Jing確控制氣體、液體、蒸汽和其他介質的壓力、流量、溫度和液位等工藝參數，以保持規定值。

氣動套筒調節閥的結構特點

1、ZJHM氣動套筒調節閥是自動控制系統設備的執行單元，采用電動氣動閥門定位器，以電信號和壓縮空氣為動力，控制系統接受輸入0-10mADC或4-20mADC電流信號，調節器將壓縮空氣轉換成氣源壓力信號輸入輸出，實現分程控制（段幅信號），從而實現閥門開度修正過程中工藝參數的Jing確調節和控制流體

2、ZJHM氣動套筒調節閥可根據工況分為；

正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移）《B型》

反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）《K型》

3、氣動套筒調節閥采用平衡閥芯，運行平穩，不平衡力小，適用于工作場所閥門前后壓差大，泄漏稍大。

4、直通式低流阻套筒閥閥芯采用壓力平衡閥芯（雙密封面或單密封面）結構，閥芯為圓柱形，通過精密加工開具特定特性的窗孔。由于套筒采用內圓導向和頂部導向，閥桿上的不平衡力小，運行平穩，性能也好，是一種力平衡型的調節閥。適用于閥門前端與后端壓差較大的場合。閥芯導向套筒側，減少因渦流沖擊引起的振動，具有噪音低、汽蝕閃絡效應小、使用壽命長等優點。但調節閥閥座泄漏率略高于單座閥。

5、通過改變閥芯形狀的設計，不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。
