電動調節閥的介紹

發布日期：[2022-09-14] 本文關鍵詞：電動調節閥點擊率：

電動調節閥是工業自動化過程控制中的重要執行單元設備。隨著工業領域的自動化程度越來越高，很多生產線工人都被自動化設備替代，既節省了人力又保證了產品的品質，自動化閥門可以24小時不停的為企業創造利益。電動調節閥正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。

閥門結構

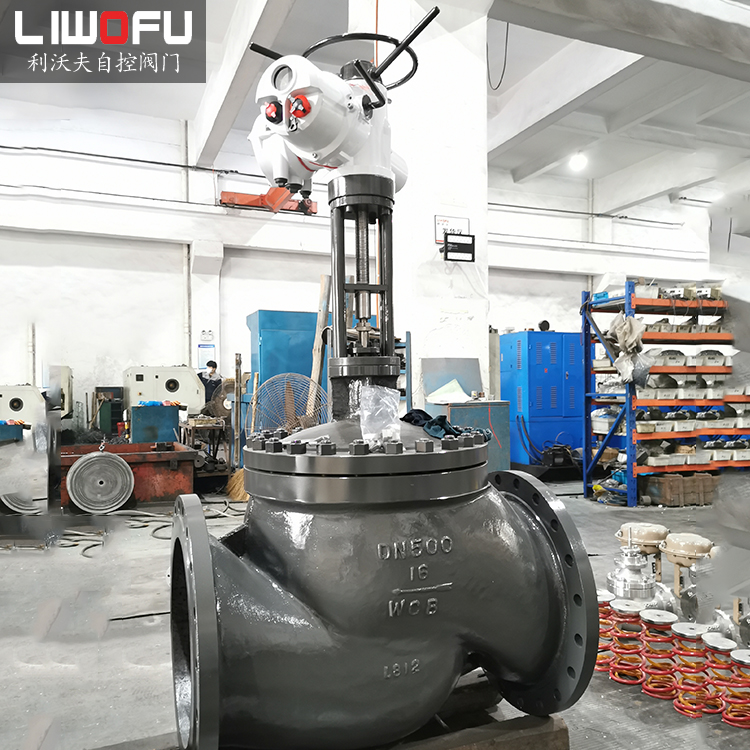

由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。

主要零件

零件材料：閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套

材料：灰鑄鐵、鑄鋼、不銹鋼、黃銅

工作原理

工作電源：DC24V,AC220V,AC380V等電壓等級。輸入控制信號：4-20mA或者1-5V。反饋控制信號：4-20mA（負載電阻礙500歐姆以下）通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

流量特性

電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系的曲線圖。電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。

應用領域

電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。

安裝

電動調節閥zui適宜安裝為水平管線上部。溫度傳感器可安裝在任何位置，整個長度必須浸入到被控介質中。電動調節閥一般包括驅動器，接受驅動器信號（1-10V或4-20mA）來控制閥門進行調節，也可根據控制需要，組成智能化網絡控制系統，優化控制實現遠程監控。

電氣原理

動作原理：電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程反饋：電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全閉。公共線）
