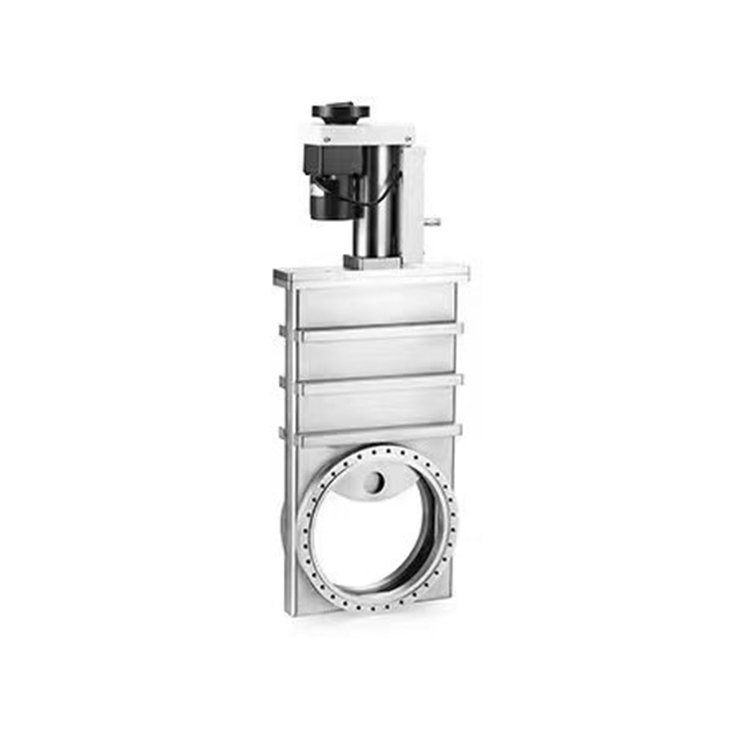

接下來由氣動真空擋板閥廠家利沃夫簡單介紹下氣動高真空擋板閥的工作原理與應用及其性能，一起來看看吧。

工作原理與應用：

1、高真空擋板閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸驅動擋板閥啟閉運動，適用于1.3×10-3Pa ~ 1.0×105Pa真空系統中用以開啟或隔斷氣流。

2、擋板閥具有結構簡單，開閉時間短，安全可靠，堅固耐用，并且可以自動控制等優點，被廣泛應用于電子、化工、冶金、航空、 航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。

3、高真空氣動擋板閥的氣缸直徑及活塞桿直徑設計十分重要，擋板閥在開閉時，若氣缸及活塞桿直徑設計不合理則會導致閥門產生無法打開、啟閉時間長等問題。

4、此系列閥門分為手動、氣動、電磁三種驅動方式，它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點。

主要特點：

1、標準模塊化設計，易于更換及維修 。

2、便于清潔的設計 。

3、電磁閥采用節能設計，體積小 。

性能參數：

1、適用范圍

①、打開時閥板上的壓差：≤1.2×105Pa 任意方向 。

②、閥體和閥座漏率：≤1.3×10-7Pa·L·s-1 。

③、建議第一次維修前循環次數：200，000次 。

④、閥體烘烤溫度：≤150℃ 。

2、安裝位置

①、手動驅動：任意-氣動驅動：任意 。

②、電磁驅動：任意（波紋管密封）；密封面朝向真空（氟膠圈密封）。

3、電源

①、氣動驅動：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）。

②、電磁驅動：交流220V或230V 50Hz，起動功率800W、保持功率8W 。

③、壓縮空氣（只適用于氣動）：0.4～0.7MPa 。

④、閥門開啟和關閉時間-氣動驅動：≤1s 。

⑤、電磁驅動：開啟≤0.1s；關閉≤1s（氟膠圈密封）、關閉≤0.5s（波紋管密封）。

4、閥門位置指示

①、手動驅動：帶有啟閉位置指示 。

②、氣動驅動：帶有啟閉位置指示開關（磁性開關）。

③、電磁驅動：帶有開啟位置指示燈 。

主要技術性能：

適用范圍(Pa)

105～1.3x10-4

閥門漏率(Pa.L/S)

≤1.3x10-6

介質溫度（℃）

-25℃～+80 ℃ (密封材料為丁jing橡膠)

-30℃～+150℃ (密封材料為氟橡膠)

氣源壓力(MPa)

0.4MPa～0.8MPa

安裝位置

DN＜300任意,DN≥300垂直

電源電壓

標準出廠：AC220V/50Hz

特殊：AC110V；DC24V；DC12V等

信號反饋

標準出廠：不帶反饋信號

特殊：磁性開關DC/AC5～240V
